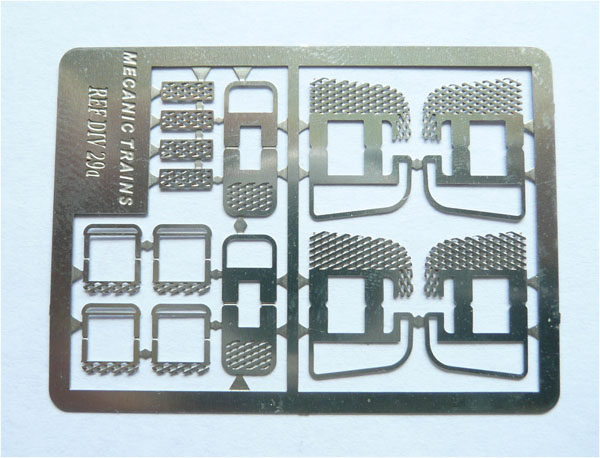

Réf 29 a : les caillebotis s’arrêtent au ras du montant métallique. |
| |
Les pièces sont en deux parties articulées qui se replient l’une sur l’autre.
|
 |

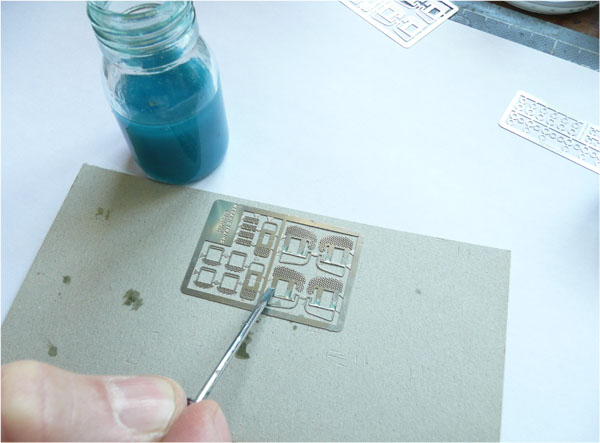

Photo 1 : Avant de détacher chaque pièce de la plaque, il faudra étamer chaque montant. Déposer d’abord du flux sur les parties à étamer.
Attention : les grands marchepieds seront à replier du coté où la référence est inscrite, les petits de l’autre côté.
Etamer du côté opposé à celui du trait de pliage gravé
|
 |

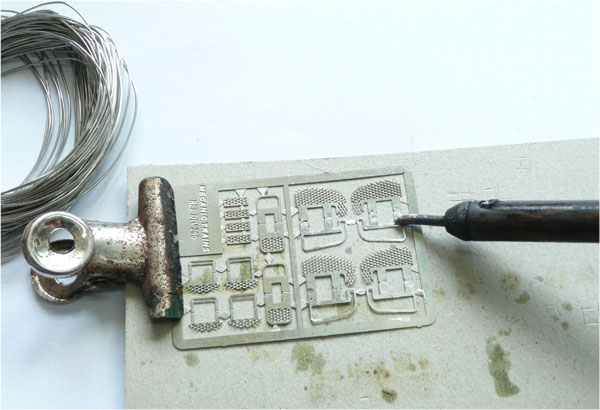

Photo 2 : Etamer le support du marchepied et non pas la partie grillagée, sans mettre de soudure sur les caillebottis.
|
 |

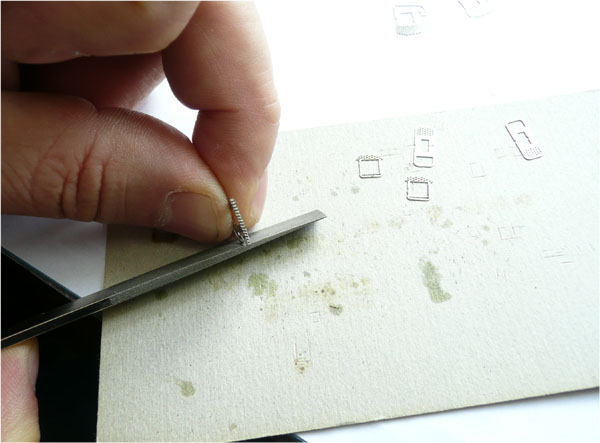

Photo 3 : Détacher les pièces et les ébavurer. Utiliser de préférence une lime diamant, qui ne risque pas de s’accrocher aux aspérités et donc de tordre la pièce.
|
 |
Photo 4 : Plier chaque pièce dans un angle d’un peu moins de 90° et déposer du flux sur le montant étamé.
|
 |

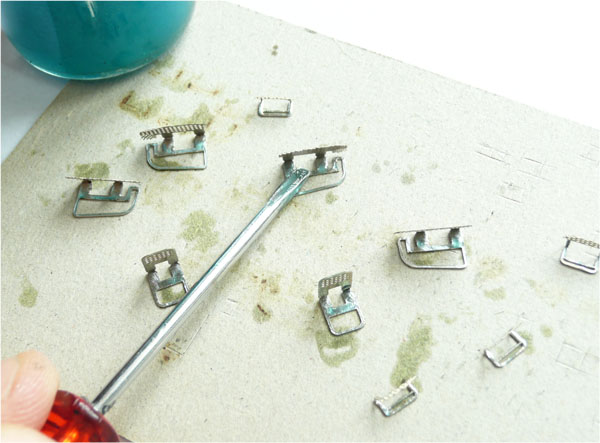

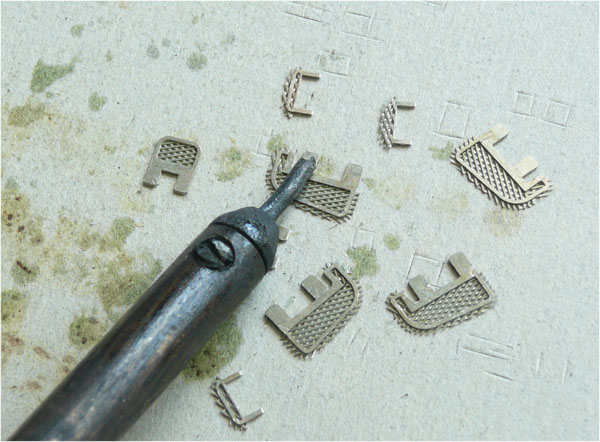

Photo 5 : Replier sur la partie caillebottis. Passer la panne du fer à souder propre (sans soudure dessus).
La chaleur fond la soudure, assemblant les deux parties sans surcharge.
|
 |

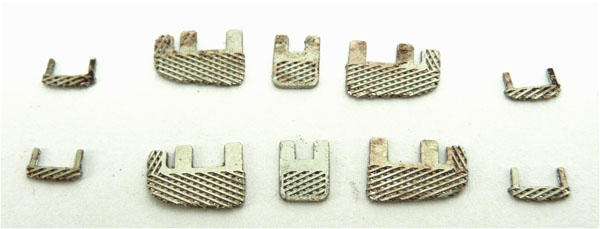

Photo 6 : L’ensemble des pièces prêtes à être posées. |
 |

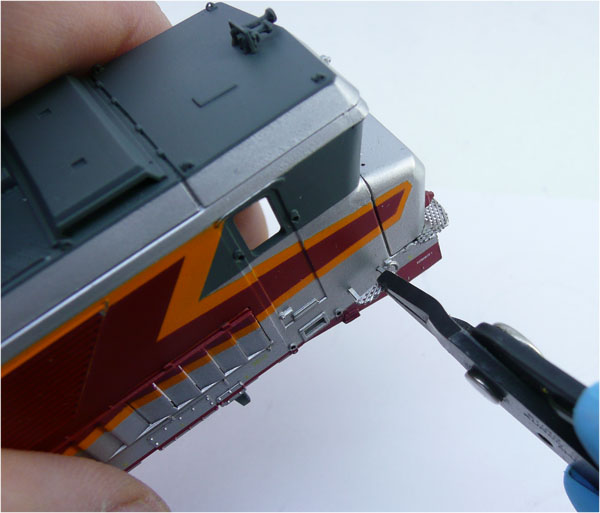

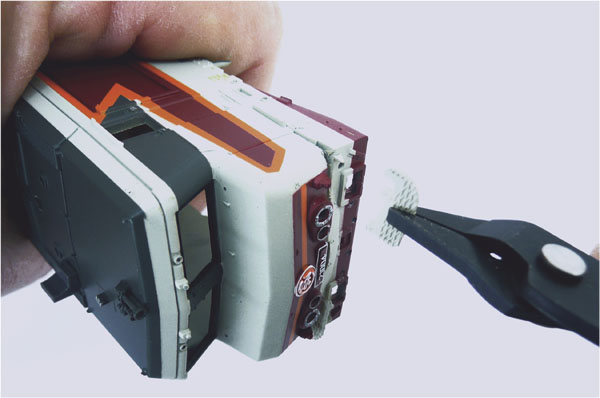

Photo 7 : Enlever les marchepieds d’origine à la pince. |
 |
Photo 8 : Il faut parfois nettoyer l’intérieur des trous, et toujours les élargir un peu (foret ou petite fraise dans la mini-perçeuse), pour ne pas avoir à forcer en poussant les nouvelles pièces.
Pour la pose, appuyer en face des tenons avec des pinces à becs plats. Après pose, coller par l’intérieur.
|
 |

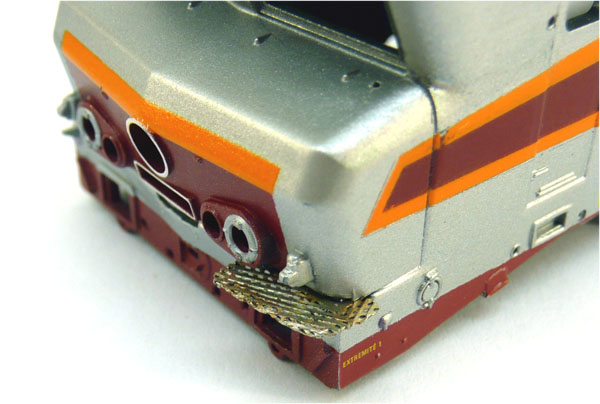

Photo 9 : Poser les petits marchepieds latéraux. |
